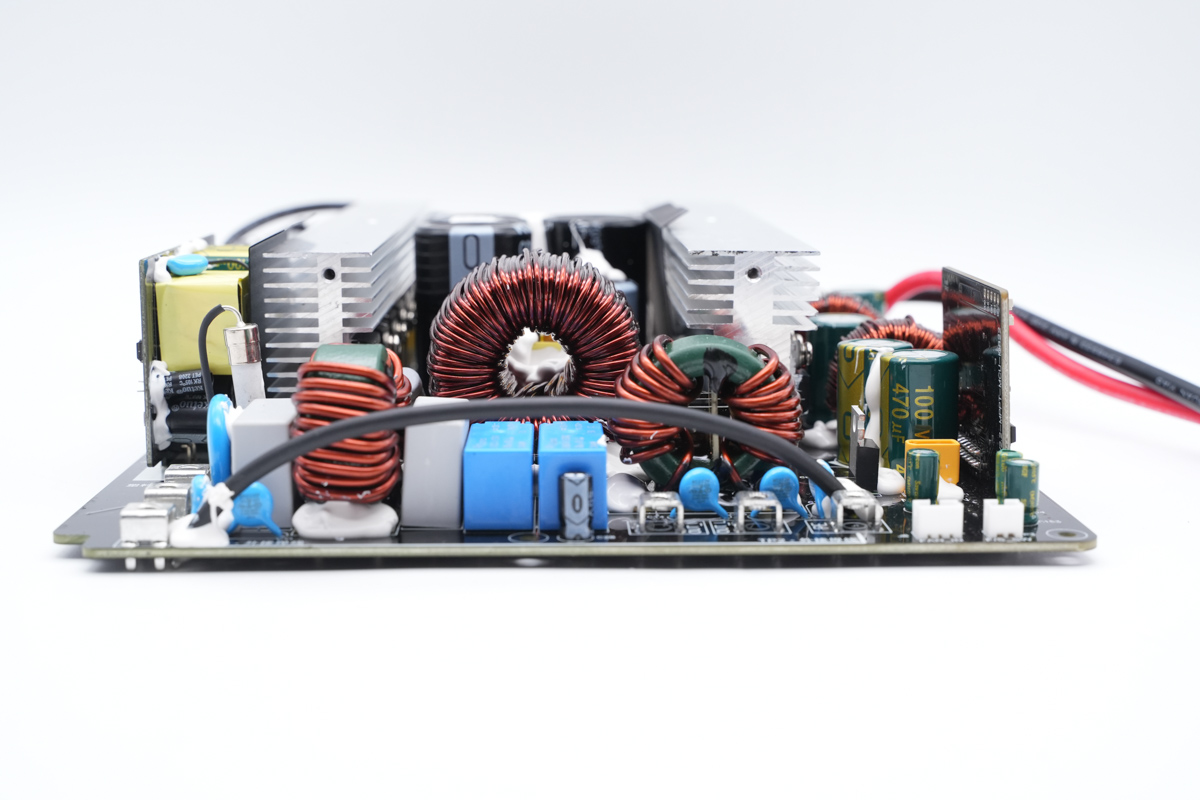

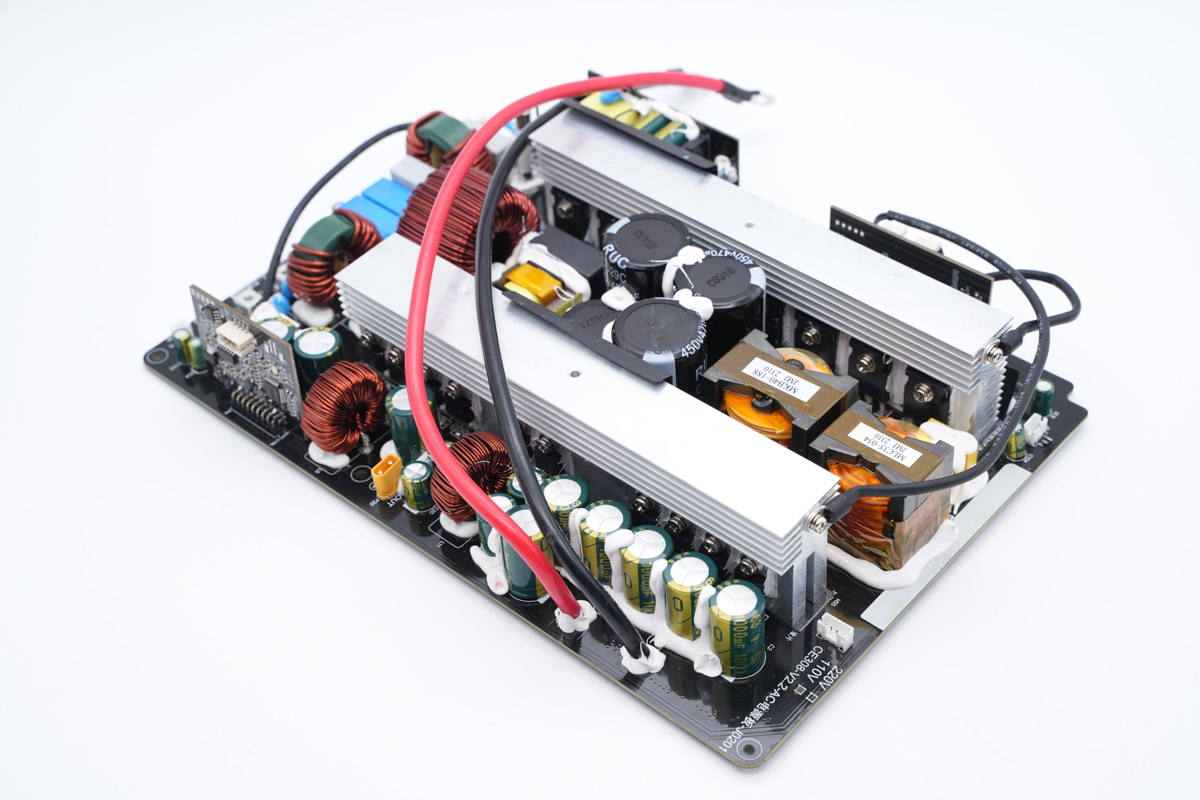

双向逆变2000W快充储能方案。

全数字控制高效率双向 AC-DC 变换器,采用基于全数字控制的 TPFC 和 LLC 全桥,可支持 14 串三元电池组或 16 串磷酸铁锂电池组。

整流模式和逆变模式最大功率均为 2,000 W。逆变模式支持输出 100-110-120 AC/220- 230-240VAC(可选);

整流模式输出电压为 42VDC-58.8 VDC。

该产品支持 DC 或太阳能充电,最大功率 600W,可自动识别直流电源或太阳能电池板,

采用高效率的电导法 MPPT(最大功率点跟踪)算法,跟踪效率高达 99%。

该产品具有一个 DC-DC 24V 输出的转换器,功率为 300W,作为储能系统的 二次电源,可给面板/PD/QC 等单元供电。

AC-DC 变换器交流侧和直流侧均具有过压/欠压保护,过流/短路保护,以及温 度保护。

恒功率(升维)输出2400W.

APS不间断电源技术

BMS板具有软启动技术,防止开机产生的冲击电流,BMS板使用美国MPS专用AFE芯片。

支持通过USB接口进行功能升级,不用拆机维护。

自有软件专利著作权。
